Máy kéo dây đai xoắn kép
>
|
|
| Nguồn gốc | Trung Quốc |
| Hàng hiệu | Hopda |
| Chứng nhận | ISO,CE |

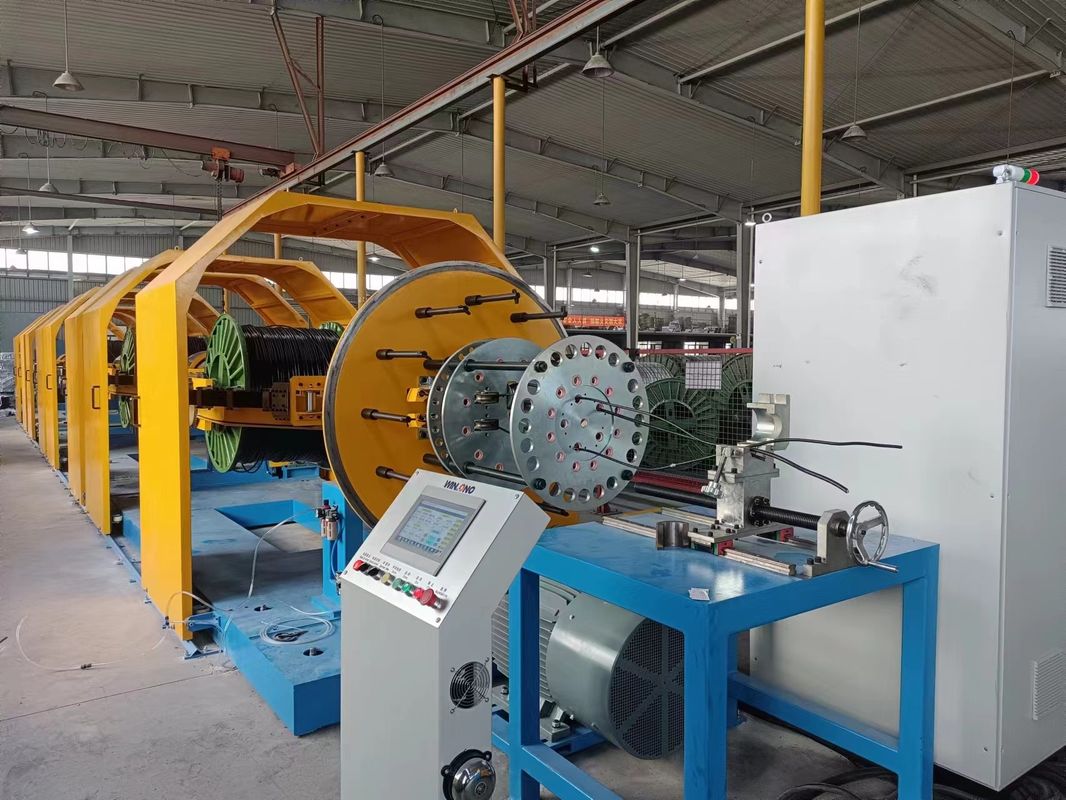

Low Noise Copper Wire Double Twist Stranding Machine Làm dây đai
Thông số kỹ thuật
| Mô hình | YL-1600 |
| Chiều kính của sản phẩm rải rác (mm) | Max.30 |
| Vùng cắt rào mm2 | 16-95 |
| Đường kính của ống dẫn (mm) | 1.2-3.6 |
| Phân tích của dây lõi đầu vào (mm) | 1.0-10.0 |
| Tốc độ đường dây (m/min) | Max.150 |
| Đường dọc của sợi (mm) | 60-400 |
| Tốc độ quay (rpm) | Max.500 |
Ứng dụng:
Thích hợp cho các dây dẫn đồng xoắn, các dây dẫn hợp kim nhôm, vv, và xoắn dây lõi cáp.
Đặc điểm:
Mô tả sản phẩm:
"Cantilever Double Twist Stranding Machine" là một thiết bị chuyên dụng được sử dụng trong ngành sản xuất dây.Nó được thiết kế để chuỗi hoặc xoắn nhiều dây lõi với nhau để tạo ra một cápThiết kế "Cantilever" đề cập đến cấu trúc của máy, thường có một cơ sở cố định với một cánh tay mở rộng hoặc chùm giữ các thành phần quay.
Máy cụ thể này được sử dụng đặc biệt để thắt dây lõi được phủ bằng vật liệu như PE (Polyethylene) hoặc PVC (Polyvinyl Chloride).Các dây lõi là các dây dẫn trung tâm của cáp, và lớp phủ cung cấp cách nhiệt và bảo vệ.PE và PVC là các lớp phủ thường được sử dụng trong ngành công nghiệp dây và cáp do tính cách điện và khả năng chống lại các yếu tố môi trường.
Cơ chế xoắn dây Double Twist có nghĩa là máy xoắn các dây lõi theo hai hướng đồng thời.Hành động xoắn đôi này giúp đảm bảo đồng nhất và ổn định trong cáp kết quảThiết kế của máy cho phép xoắn hiệu quả và chính xác các dây lõi, đảm bảo chất lượng nhất quán trong các cáp sản xuất.
Khi sử dụng Máy kéo dây Cantilever Double Twist cho các dây lõi phủ PE PVC, các dây lõi được đưa vào các thành phần quay của máy.Máy sau đó xoắn dây với nhau theo cách được kiểm soátCáp kết quả có nhiều dây lõi được xoắn chắc chắn và được bao bọc bởi lớp phủ PE hoặc PVC.
Các dây cáp được sản xuất bởi máy này tìm thấy các ứng dụng trong các ngành công nghiệp khác nhau, chẳng hạn như viễn thông, phân phối điện và xây dựng.bảo vệ cơ khí, và chống ẩm và hóa chất, làm cho các dây cáp phù hợp cho cả cài đặt trong nhà và ngoài trời.
Điều quan trọng cần lưu ý là các thông số kỹ thuật và khả năng của Máy kéo dây đai xoắn đôi có thể khác nhau tùy thuộc vào nhà sản xuất và mô hình cụ thể.Máy khác nhau có thể có dung lượng khác nhau, phạm vi tốc độ và các tính năng bổ sung để phù hợp với kích thước dây và yêu cầu sản xuất khác nhau.
Đặc điểm hiệu suất:
Máy xoay đơn cantilever với cấu trúc cantilever và áp dụng chương trình PLC + điều khiển tốc độ chuyển đổi tần số + điều khiển khí nén, để đảm bảo căng đồng bộ của cáp;để đảm bảo sự ổn định của cấu trúc hình học sau khi xoắn, một cấu trúc xoắn duy nhất được áp dụng, và một bánh xe hướng dẫn tay lái đường kính lớn được thiết kế để giảm thiểu uốn cong và mất mát thấp;và chuyển động ngang của cuộn dây, thông qua điều khiển đôi kết nối cơ học và thiết bị điện, đảm bảo rằng đơn vị có đồng bộ hóa tuyệt vời từ bốn trạng thái khởi động, hoạt động bình thường, dừng chậm,và dừng khẩn cấp. đặc tính ổn định; hiệu suất ổn định của pitch xoắn. hoạt động đơn giản, để đảm bảo hiệu suất sản phẩm tuyệt vời.
φ1000mm cantilever máy xoắn đơn:
Thành phần thiết bị:
(1) khuôn mắt và khung đồng hồ
(2) HD-1000 Speed cánh tay loại đơn xoắn nhún máy móc
| Chiều kính tấm hấp thụ | Φ1000mm x750mm xΦ80mm |
|
Sợi ứng dụng đường kính ((mm) |
Φ1.0mm-6.0mm |
| Chiều kính tối đa sau khi xoắn (mm) | Φ25 |
| Độ cao (mm) | 30mm-200mm |
| Chế độ phanh ((rpm) | 600 vòng/phút (tốc độ không đổi 500PRM/phút) |
| Sức mạnh động cơ chính | 20HP + Chuyển đổi tần số |
| Sức mạnh động cơ | 5.5HP + Cơ chế khác biệt |
| Sức mạnh động cơ của đơn vị ngang | Động cơ bánh xe 1HP |
| Thiết bị nâng và hạ đĩa dây | Điện thủy lực |
| phanh | phanh đĩa khí nén |
| Hướng thả | Hướng S,Z tùy chọn |
| Kích thước hình dạng | (L × W × H) 432 × 209 × 214cm |
| Trọng lượng | 6500kg |
(3) hộp điều khiển máy tính PLC -------------------------1PC (các cấu hình tiêu chuẩn)
PLC:SIEMENS
